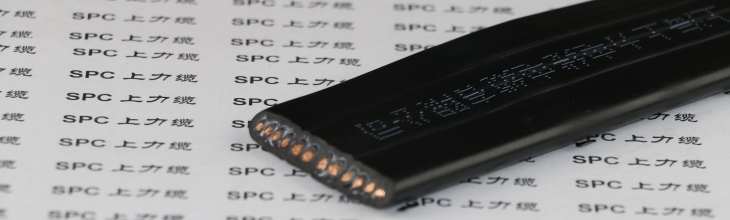

SPCFLAT-CHAIN-YY拖鏈用扁電纜 坦克鏈用拖鏈扁電纜
電纜名稱：
SPCFLAT-CHAIN-YY拖鏈用扁電纜 坦克鏈用拖鏈扁電纜 坦克鏈用扁電纜 拖鏈專用扁電纜 拖鏈用扁平電纜 中度拖鏈扁電纜 柔性拖鏈扁電纜 高柔性拖鏈電纜 耐油拖鏈電纜 耐油中度拖鏈電纜 坦克鏈用耐油扁電纜 坦克鏈專用拖鏈電纜 數控拖鏈電纜 經濟型拖鏈電纜 耐油護套拖鏈電纜 耐油護套柔性拖鏈電纜 高柔性拖鏈系統專用電纜 坦克鏈系統拖鏈電纜 拖鏈系統專用扁電纜 磨床專用拖鏈扁電纜 刨床專用拖鏈扁電纜 數控機床專用電纜
電纜應用：
動力拖鏈或移動機械部件
工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等
用于動力、控制、測量及調節電路
適合干燥，潮濕及水油混合物的室內或室外，不能直埋地下
電纜結構：
導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體
絕緣：特殊PVC混合料
芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）
SPCFLAT-CHAIN-JZ-YY黑色芯線、白色數字編碼、帶黃綠雙色線
SPCFLAT-CHAIN-JB-YY彩色芯線、帶黃綠雙色線
SPCFLAT-CHAIN-OZ-YY黑色芯線、白色數字編碼、不帶黃綠雙色線
SPCFLAT-CHAIN-OB-YY彩色芯線、不帶黃綠雙色線
芯線排列：一字或梅花
護套：特殊PVC混合料
護套顏色：黑色，可根據客戶需要定選用各種顏色
電纜特性：
電纜的長期工作溫度應不超過70℃
耐油、耐磨、耐寒、抗紫外線性能
適用于拖鏈系統中頻繁連續彎曲500萬次
阻燃性：阻燃自熄符合IEC 60332-1
電纜技術參數：
工作電壓：450/750V 0.6/1KV
測試電纜：2500V 3500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第6類，多股細絞銅絲
絕緣電阻：≥ 20 MΩ/km （20℃）
彎曲半徑： 固定安裝 4 X D（電纜外徑）
移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）
當行程≥10米時，彎曲半徑為10 X D（電纜外徑）
移動特性：敷設行程：50米，加速度20米/秒2，移動速度≤2米/秒
彎曲壽命：30次/分鐘，>500萬次
工作溫度：固定安裝 - 40 ~ +70℃
移動安裝 - 30 ~ +70℃
|
電纜名稱 |
電纜型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
|
拖鏈用扁電纜 |
SPCFLAT-CHAIN-YY |
450/750V |
1 ~ 66 |
多股精絞細絲導體 |
0.1 ~ 300 |
|
拖鏈用扁電纜 |
SPCFLAT-CHAIN-YY |
600/1000V |
1 ~ 66 |
多股精絞細絲導體 |
0.1 ~ 300 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
|||||
